综合布线
▲综合集成传输所需的话音、数据等信号，避免了以往重复零散的线缆布放。
▲结构化的布线方式能根据实际需要灵活构造、调整所需的网络模式。
▲高度的可管理性，有效提高整个网络的可靠性并大幅降低管理费用。
▲模块化的系统设计提供良好的系统扩展能力，适应企业发展的需要。
建筑物综合布线系统由各种系列的部件组成，包括传输介质（全铜缆或光缆）、电路管理硬件（交叉连接区域和连接面板）、连接器、插座、适配器、传输电子设备（调制解调器、网络中心单元、收发器等）、电气保护装置（电浪涌保护器）以及支持的硬件（安装和管理系统的各类工具）。
综合布线系统可划分成以下几个子系统：
▲工作区子系统(WORK AREA)：工作区子系统由终端设备连接到信息插座的连线组成，它包括连接器和适配器。
▲水平布线子系统(HORIZONTAL CABLING)：实现信息插座和管理子系统(跳线架)间的连接，常用NOR16905(BDN-PLUS)或24501940(BDNF)型8芯双绞线实现这种连接。
▲管理子系统(TELECOMMUNICATIONS CLOSET)：管理子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路。使在移动终端设备时能方便地进行插拔。
▲主干线子系统(BACKBONE CABLING)：实现计算机设备，交换机，控制中心与各管理子系统间的连接 ，常用介质是双绞线电缆、光缆。
▲设备室子系统(EQUIPMENT ROMM)：设备子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉处与公共系统设备连接起来。

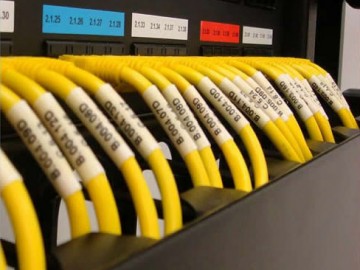

光纤 网络 电话 线架结合在一起
